Podemos clasificar el taladro de columna siguiendo los siguientes criterios:
- En función del accionamiento de la caja de velocidades:
- TRANSMISIÓN POR CORREA: Se emplea en máquinas que necesitan varias velocidades de funcionamiento a partir de una única velocidad de motor, Nuestro taladro de taller tiene dos velocidades 750 y 1500 rpm. Permite transmitir un movimiento giratorio entre dos ejes distantes, pero en este caso, permite obtener con el mismo mecanismo diferentes velocidades en el eje conducido, solo con el elegir la pareja de poleas más adecuada.
Se emplean en máquinas que necesitan varias velocidades de funcionamiento a partir de una única velocidad del motor
Para la fabricación de este mecanismo es necesario emplear las denominadas poleas múltiples. El sistema necesita, al menos,dos ejes, una correa y varias parejas de poleas de diferente diámetro para montar dos poleas múltiples. Las poleas múltiples de los ejes conductor y conducido tienen que ser iguales, pero inversamente proporcionales.
Sus principales ventajas son:
Sus principales ventajas son:
- Permiten gran distancia entre centros
- Funcionamiento suave y silencioso
- Bajo coste de mantenimiento
Sus principales inconvenientes son:
- Potencias moderadas
- Gran volumen
- Peligro de deslizamiento
- TRANSMISIÓN POR ENGRANAJES: Es menos frecuente que el de transmisión por poleas, ya que el sistema de transmisión por poleas nos permite un buen rendimiento y si se rompe la correa su reparación es menos costosa. En este caso podemos elegir varias combinaciones de engranajes y dependiendo de estas combinaciones obtendremos las revoluciones adecuadas para trabajar en cada caso.
Taladradora de engranajes verticales.
Transmisión por engranajes con palanca para selección de velocidad
2. En función del tipo de accionamiento de la caja de avances.
Podemos encontrar dos tipos:
- Avance manual: Lo realiza la persona que utiliza el taladro, a través de una manivela elaboración que mueve la palanca de avance que permite bajar la caña del taladro. La velocidad la marca el propio operario al girar la manivela, de forma que tiene que bajar la manivela para que la herramienta llegue a la pieza. En el taller encontramos diferentes palancas de avances, una con retroceso y otra sino retroceso.
- Avance automático: El avance se realiza de forma automática de forma que el operario solo tiene que seleccionar la velocidad a la que quiere que la caña avance y al activar el accionamiento el taladro cumple su función sin que el operario tenga que intervenir.
- Existen dos tipos: mediante embrague mecánico y mediante embrague electromagnético. Dependiendo del embrague del taladro, que al activarse se ajustará la potencia y La velocidad para cada trabajo que esté en curso. La diferencia está en que el embrague electromagnético cumple la misma función que el mecánicotro, pero nos permite tiempos de respuesta mucho más rápidos.
Mediante embrague mecánico
Mediante embrague mecánico
Mediante embrague electromagnético:
3. Ejecuciones especiales:
- Taladro multihusillos: Las máquinas de taladro de husillos múltiples tienen un a forma semejante a las máquinas de taladro de columna pero se diferencian en que, en este caso, el cabezal del taladro es múltiple, lo que nos permite realizar diferentes taladros desde el mismo cabezal.

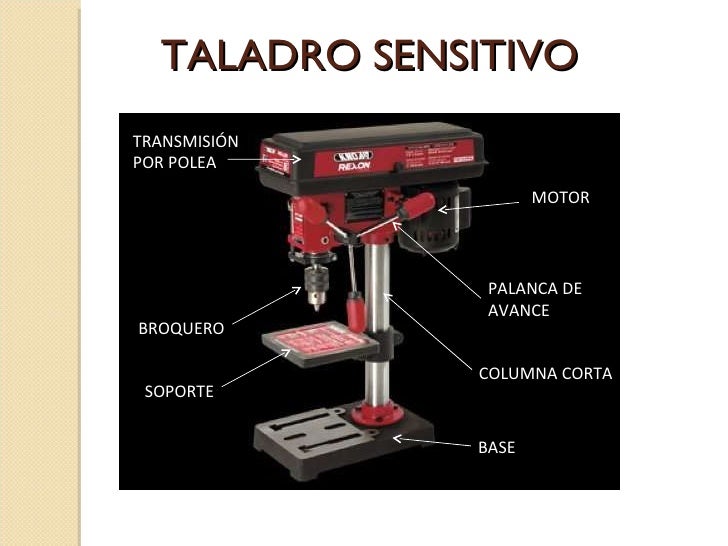

- Taladros sensitivos: Constituyen el tipo más elemental y sólo pueden producir barrenos de pequeñas medidas que oscilan entre 1 y 12mm de diámetro. Se colocan sobre un a mesa o banco de madera y se denominanos sensitivas por la acción del penetrado de la herramienta, que se efectúa a mano apretando la palanca el operario. Por lo tanto, dependiendo de la resistencia que sienta en la mano el operario, le dará mayor o menor presión a la palanca.

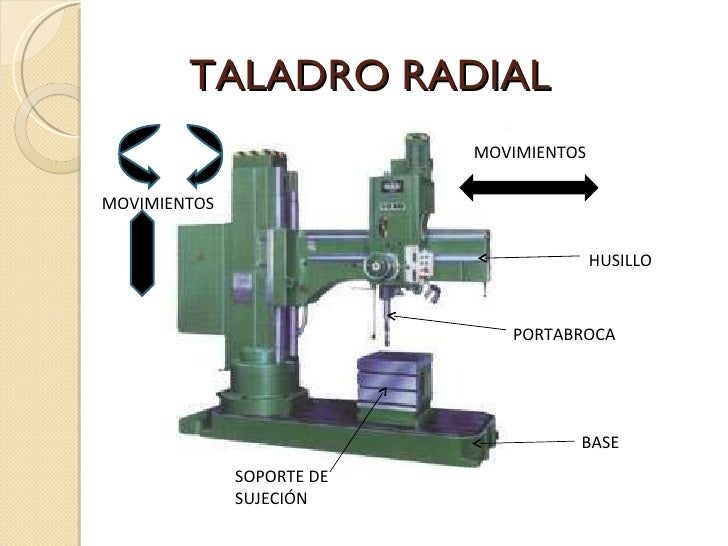

- Taladro radial: Taladros con operación de maquinado que se usa para crear agujeros redondos o cilíndricos y destacan por la sencillez de su manejo. Tiene un brazo radial que permite la colocación de la cabeza a distintas distancias de la columna y además la rotación de la cabeza alrededor de la columna. Con la combinación de movimiento de la cabeza se puede colocar y sujetar el husillo para taladrar en cualquier lugar dentro del alcance de la máquina. Esa flexibilidad de colocación del husillo hace a los taladros radiales especialmente apropiados para piezas grandes.

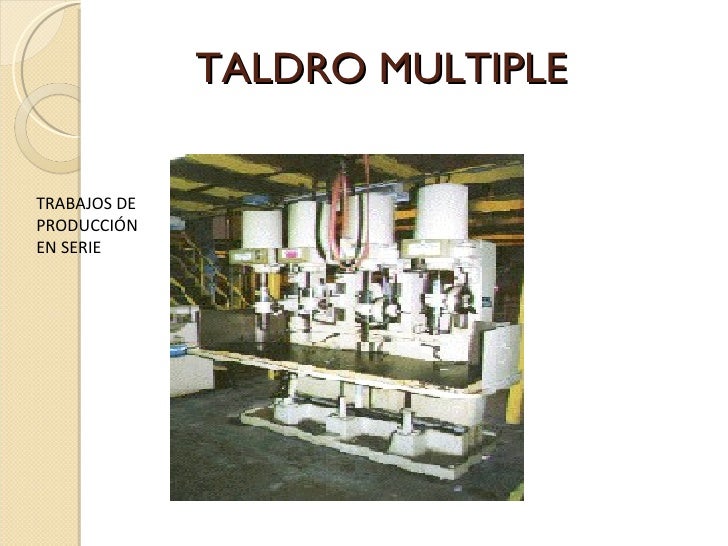

- Taladro múltiple:Cuando varios árboles taladradores son montados en un banco, éste es conocido como taladro múltiple. Este tipo se adapta al trabajo de producción donde varias operaciones deben serdesarrolladas. La pieza a trabajar se monta en un dispositivo que puede deslizarse sobre la mesa de un árbol al siguiente. Si se efectúan diferentes operaciones como, por ejemplo, taladrar dosagujeros de diferentes medidas y después rimarlos, cuatro árboles deben disponerse. Con un control automático del avance dos o más de estas operaciones pueden efectuarse al mismo tiempo bajo la atención deun solo operario. La disposición es similar a la operación de varios taladros independientes pero mucho más conveniente por lo compacto.
.
- Taladro CNC: Es una máquina industrial automatizada, utilizada para la perforación de forma predeterminada en materias primas, generalmente metálicas. Este tipo de máquinas requieren de poca intervención de operarios gracias al sistema CNC. -> El control numérico es un sistema de automatización de máquinas herramienta que son operados mediante comandos programados en un medio de almacenamiento
Javier Garcá Sáez
1º Mecatrónica
Sistemas mecánicos y neumáticos
